延邊恐龍王國及溫泉酒店4MWp分布式光伏發電項目——基于PBox6218E的5G融合終端調度通信方案

項目概述

延邊玩士尼文化旅游發展有限公司旗下的恐龍王國及溫泉酒店，地處吉林省延吉市，是當?shù)刂拇笮臀幕糜尉C合體。為響應國家”雙碳”戰略、降低運營用能成本，該項目規劃建設4MWp分布式光伏發電系統，覆蓋恐龍王國主題樂園及溫泉酒店建筑的屋頂區域。

本項目由浙江時代飛馳電氣有限公司承建實施，調度通信與數據采集轉發環節采用領祺PBox6218E多合一5G融合終端，實現光伏電站與電力調度主站之間的可靠連接與自動化功率控制。

項目基本信息

核心產品：PBox6218E多合一5G融合終端

本項目采用的領祺PBox6218E是一款集5G通信、加密、遠動通信、AGC/AVC功能為一體的高性能控制終端。該設備采用先進的嵌入式LINUX操作系統和靈活的模塊化設計，從集約化部署、節約設備投資成本、節省安裝空間等方面綜合考慮，是一款具備多功能、一體化的采集通信設備。

功能特性

PBox6218E融合終端集成了以下核心功能模塊：

• 5G通信終端：采用5G無線接入方式并網，作為有線接入的重要補充方案，實現高速可靠的調度數據傳輸
• 加密認證：內置安全加密模塊，保障調度通信鏈路的安全性
• 遠動通信：支持主流遠動協議，滿足電力調度中心對廠站端的通信要求
• AGC/AVC控制：實現自動發電控制與自動電壓控制，支撐電網有功/無功功率的自動調節

該終端滿足380V、10kV及以上分布式光伏以直采方式接入調度主站的要求，同時具備自動功率控制功能，可實現電力調度中心對所有地方電廠和分布式光伏的統一調度，全面滿足分布式光伏電站**“可觀、可測、可調、可控”**的四可要求。

技術架構與部署

LPC數據采集核心軟件平臺

領祺PBox6218E運行LPC數據采集核心軟件平臺（簡稱LPC軟件）。該平臺采用模塊化架構設計，每種通訊協議在LPC軟件中都是一個獨立的SO庫。設備啟動時，LPC軟件讀取配置好的工程文件，根據配置動態加載需要用到的SO庫。

這種架構具有以下優勢：

• 協議熱插拔：開發新的通訊協議或擴展已有協議時，不影響原有系統其他通訊協議的穩定性
• 靈活配置：根據項目實際需求動態加載協議棧，降低系統資源占用
• 高可靠性：?jiǎn)螀f(xié)議故障不影響其他協議的正常運行

現場部署實施

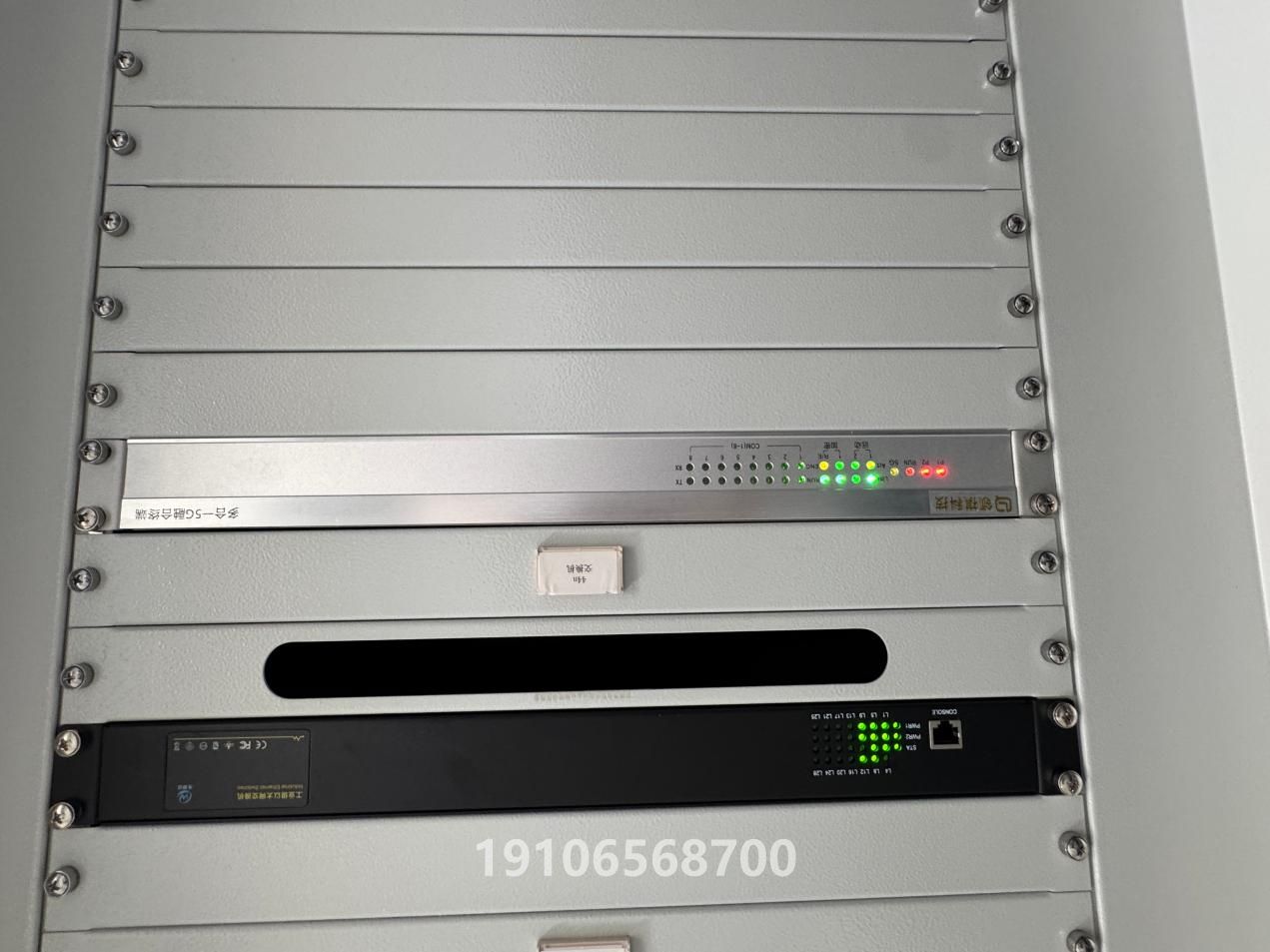

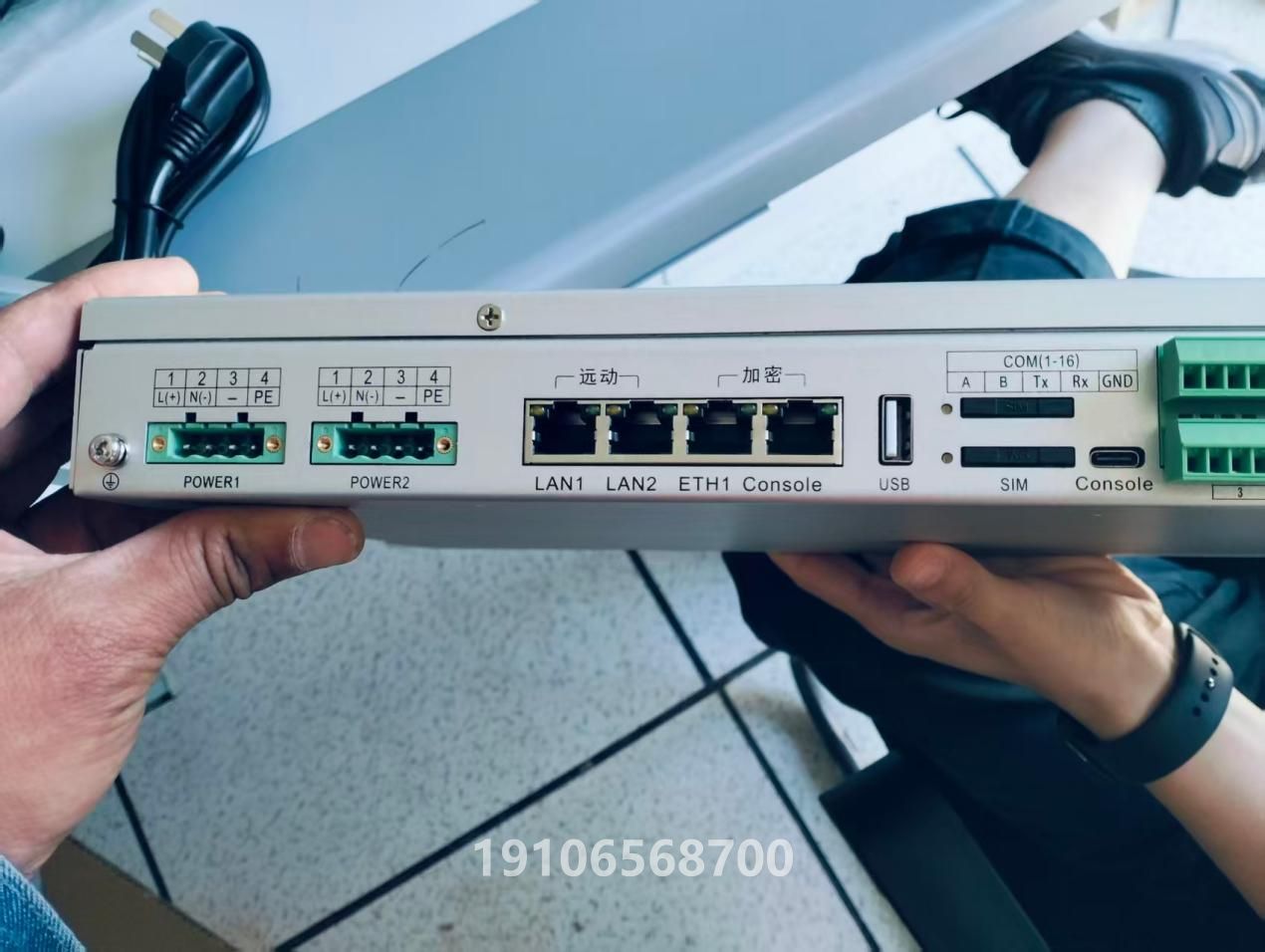

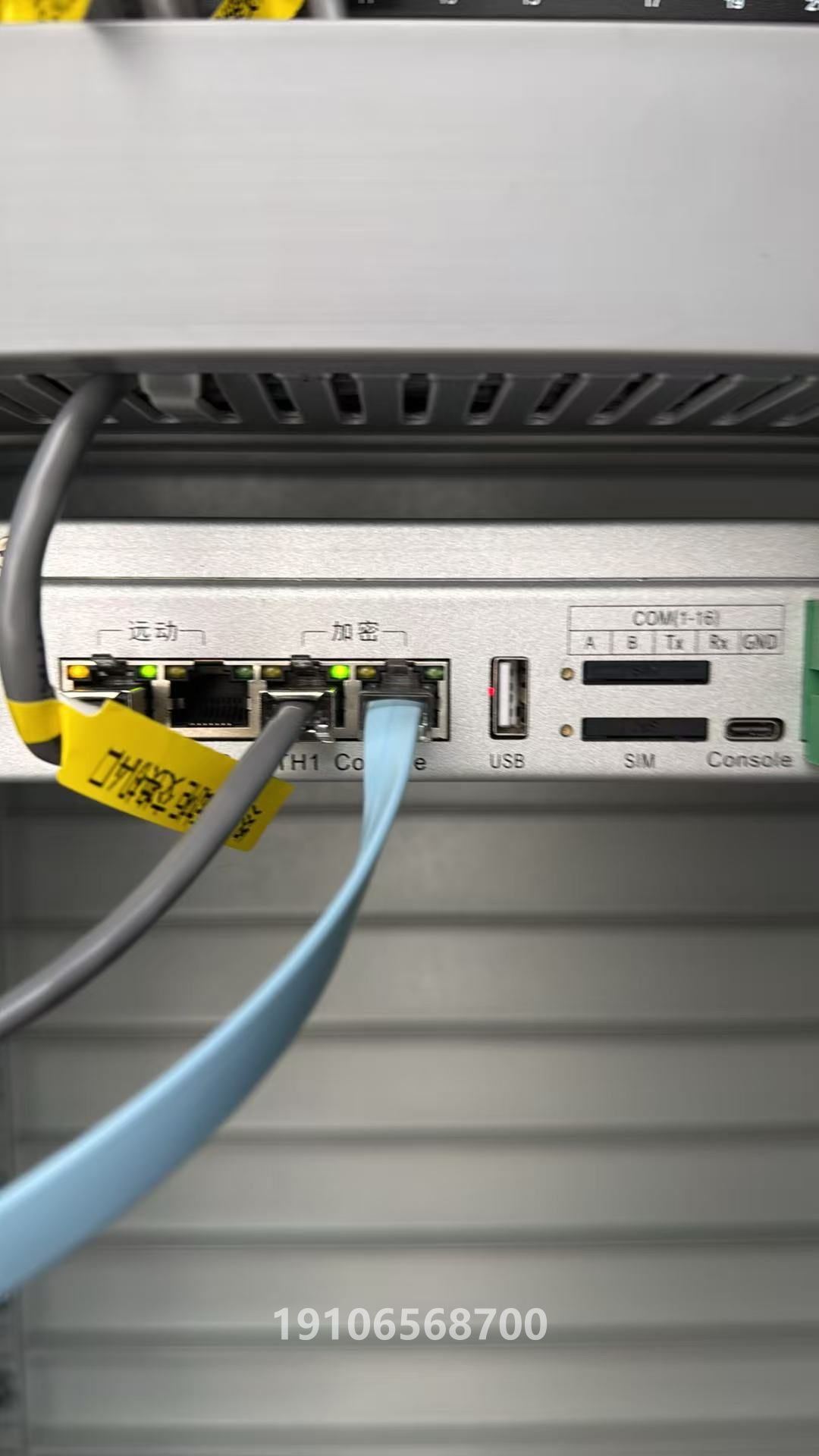

項目現場部署過程中，領祺技術人員完成了設備的安裝、接線、配置及聯調工作。

針對分布式光伏電站的調度接入需求，PBox6218E在本項目中承擔以下關鍵任務：

1. 數據采集與轉發：實時采集逆變器、電能表、氣象站等設備的運行數據，按規約格式轉發至調度主站
2. 調度指令執行：接收調度主站下發的AGC/AVC指令，自動調節逆變器有功/無功功率輸出
3. 5G無線通信：通過5G網絡實現與調度主站的高速穩定連接，避免光纖敷設成本

項目?jī)r(jià)值與意義

本項目作為吉林省延邊地區大型文旅綜合體的分布式光伏發電項目，具有以下示范意義：

• 5G融合應用示范：采用5G無線方式實現分布式光伏的調度通信接入，為缺乏光纖通信條件的場站提供了高效替代方案
• 多合一集約部署：PBox6218E將傳統需要多臺設備才能實現的功能集成于一臺終端，大幅節省安裝空間和設備投資
• 文旅場景標桿：恐龍王國及溫泉酒店作為大型文旅設施，其光伏+5G融合方案對同類項目具有重要的參考價值

FAQ

1. PBox6218E融合終端支持多大的光伏裝機容量？

領祺PBox6218E支持380V、10kV及以上電壓等級的分布式光伏以直采方式接入調度主站。本項目中應用于4MWp分布式光伏電站，該設備具備充足的采集與通信處理能力，可滿足更大容量的光伏項目需求。

2. 5G融合終端相比傳統有線通信方案有哪些優勢？

5G融合終端的主要優勢包括：無需敷設光纖，降低通信基礎設施投入；部署靈活，適合地形復雜或施工受限的場站；帶寬高、延遲低，能夠滿足調度通信的實時性要求；作為有線接入的重要補充方案，提高通信鏈路的可靠性。

3. 什么是分布式光伏”四可”要求？

“四可”是指可觀、可測、可調、可控——可觀即實時監測電站運行狀態，可測即精確采集發電數據，可調即遠程調節有功/無功輸出，可控即實現遠程開關控制。PBox6218E融合終端正是為滿足這一要求而設計的多合一設備。

4. LPC軟件平臺的SO庫架構有什么好處？

LPC軟件平臺將每種通訊協議封裝為獨立的SO庫，實現協議的動態加載與熱插拔。這意味著開發新協議或修改現有協議時，不會影響其他協議的穩定運行，極大提升了系統的可維護性和擴展性。

5. 恐龍王國及溫泉酒店光伏項目為何選擇5G無線接入？

該文旅項目建筑分散、屋頂結構多樣，全面敷設光纖成本較高且施工周期長。采用PBox6218E的5G無線接入方案，可以在保證調度通信質量的前提下，大幅降低通信施工難度和投資成本，同時縮短項目建設周期。
