同林云電力數據轉發協議技術說明
一、項目概述

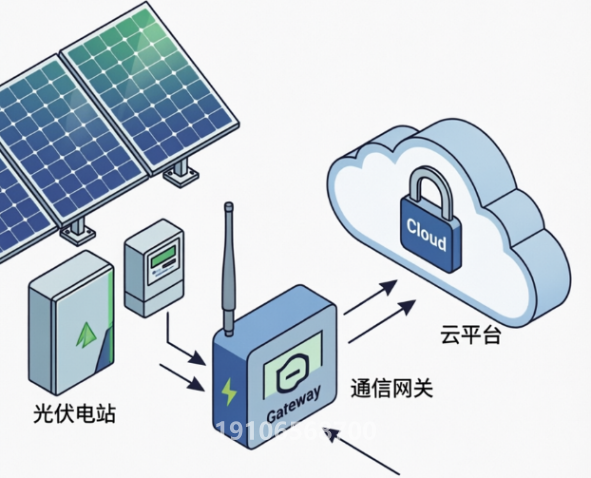

本協議用于將分布式電站的電力數據轉發至同林云平臺，實現電站數據的遠程監控與管理。協議支持班組就地設備的數據對接，通過安全的網絡通道將現場采集到的發電數據實時上傳到云端。

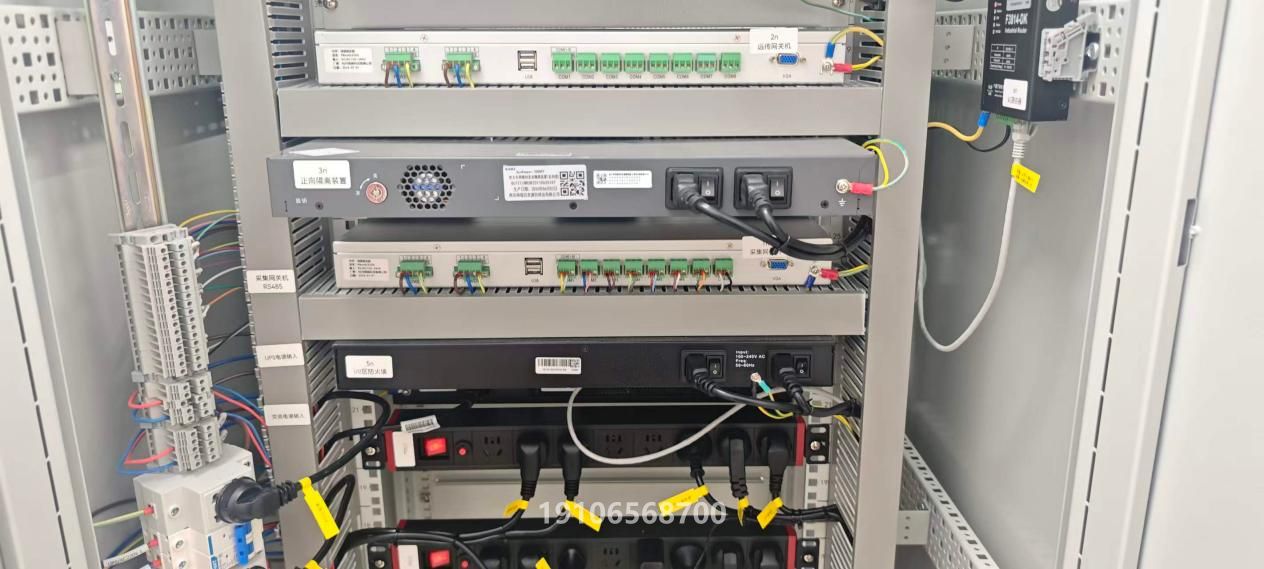

二、應用場景
本協議主要應用于光伏電站的數據采集與上傳場景。在分布式電站中，現場設備會實時采集發電相關的數據，包括發電量、上網電量等，本協議的核心作用是將這些數據自動上傳到同林云平臺。
對于擁有多個電站的企業來說，可以通過本協議將所有站點的數據統一匯總到同一個平臺，實現集中監控和管理，大幅提升運維效率。
上傳到平臺的數據還可以用于生成日報、周報、月報等統計報表，幫助管理人員分析電站的發電效率、設備運行狀態等，為決策提供數據支撐。
三、主要功能
身份認證機制：系統會自動向同林云平臺進行身份認證，獲取訪問權限。認證成功后會獲得一個有效的訪問令牌，令牌有效期為30分鐘，系統會在30分鐘后自動重新認證以保證連接持續有效。
定時數據上傳支持兩種模式：
| 模式 | 說明 | 適用場景 |
|---|---|---|
| 整點上傳模式 | 每小時的整點時刻自動上傳一次數據 | 需要按小時統計的場景 |
| 固定周期上傳模式 | 按照用戶設定的時間間隔上傳數據 | 需要更頻繁監控的場景 |
即時首次上傳：系統啟動后會立即執行第一次上傳，不必等待下一個整點或周期，確保數據及時上傳。
自動增量計算：系統會自動計算兩個上傳周期之間的發電量增量和上網電量增量，通過記錄上次上傳時的累計數值，每次上傳時自動計算差值，避免重復統計，確保數據準確性。
批量打包傳輸：為了提高傳輸效率，系統會將多個設備的數據打包后一起上傳，每次最多可以打包100個數據點，當數據量超過限制時，會自動分成多個包依次發送。
智能重試機制：當網絡不穩定或服務器暫時不可用時，系統會自動進行重試，重試采用指數退避策略，即每次重試的間隔時間會逐漸增加，最長可達100秒，避免對服務器造成過大壓力。
心跳保活：系統會每分鐘在通道監測發送一次心跳信息，表明服務正常運行。如果發生時間更改導致錯過整點，超過一小時沒有成功上傳數據，系統會自動觸發補償機制，確保不會遺漏數據。
四、協議特點
- HTTPS加密傳輸：本協議采用HTTPS加密傳輸，確保數據在網絡傳輸過程中的安全性
- 密鑰認證：通過密鑰認證機制，只有授權的設備才能訪問平臺，訪問令牌會定期自動刷新，避免令牌過期帶來的安全風險
- 主備雙鏈路：協議支持主備雙鏈路，當主鏈路故障時可以自動切換到備用鏈路，數據上傳失敗后會自動重試，確保數據最終能夠送達
- 增量傳輸：差量傳輸機制減少了網絡請求次數，提高了傳輸效率
- 靈活上傳周期：用戶可以根據實際需求選擇整點上傳或固定周期上傳模式，上傳周期可以靈活設置，從1分鐘到1小時
- 自動時間戳：每次上傳都會攜帶準確的時間戳，便于數據追溯和分析
- 去重機制：系統會記錄每個設備的發送狀態，確保數據不會重復上傳或遺漏
五、數據內容
系統上傳的數據包含以下核心指標：
| 數據項 | 說明 | 單位 |
|---|---|---|
| 累計發電量 | 從電站投運以來的總發電量 | 千瓦時（kWh） |
| 發電增量 | 本次上傳周期內新增的發電量 | 千瓦時（kWh） |
| 上網累計電量 | 輸送到電網的總電量 | 千瓦時（kWh） |
| 上網增量 | 本次上傳周期內新增的上網電量 | 千瓦時（kWh） |
| 裝機容量 | 電站的總裝機功率 | 千瓦（kW） |
| 等效時長 | 本次上傳周期的時間長度 | 小時（h） |
六、注意事項
使用本協議時需確保：
- 設備能夠正常訪問同林云平臺的服務器地址，網絡防火墻需要開放HTTPS端口
- 設備的系統時間需要與實際時間保持一致，否則會影響數據的時間戳準確性
- 需要正確配置授權地址、數據上傳地址、應用密鑰等參數，否則無法完成認證和數據上傳
- 設備的測點描述需要按照平臺規定的物模型名稱填寫，否則平臺無法正確識別數據
- 首次上傳時，由于沒有歷史數據作為參考，增量數據會顯示為0，這是正常現象
七、支持設備信息
| 項目 | 詳情 |
|---|---|
| CPU架構 | x86 / Cortex-A7 / Cortex-A53 / Cortex-A9 |
| 系統版本 | GNU/Linux 4.1.15 |
| 運行時長 | 7×24小時連續穩定運行 |
核心能力：
- 本機型配置方式，可簡單將所需的現場數據轉發給主站
- 支持多種協議：支持Modbus RTU、DL/T 645-2007、DL/T 6845-2017、IEC 60870系列等協議
- 支持多路采集轉發
- 7×24小時連續穩定運行
FAQ
Q1：同林云電力數據轉發協議支持哪些通訊協議？
A：該協議支持Modbus RTU、DL/T 645-2007、DL/T 6845-2017、IEC 60870系列等多種主流工業通訊協議，可對接不同廠家的現場設備。
Q2：數據上傳失敗時系統如何處理？
A：系統采用指數退避策略自動重試，重試間隔最長可達100秒。同時支持主備雙鏈路切換，當主鏈路故障時自動切換至備用鏈路，確保數據最終送達。超過一小時未成功上傳時還會觸發補償機制。
Q3：上傳周期可以靈活設置嗎？
A：可以。系統支持整點上傳和固定周期上傳兩種模式，固定周期模式可設置從1分鐘到1小時的任意間隔，用戶可根據實際監控需求靈活選擇。
Q4：系統如何保證數據安全性？
A：采用HTTPS加密傳輸確保數據安全，通過密鑰認證機制限制只有授權設備才能訪問平臺，訪問令牌每30分鐘自動刷新，避免令牌過期風險。
Q5：首次上傳時增量數據為什么顯示為0？
A：首次上傳時由于沒有歷史數據作為參考基準，增量數據會顯示為0，這是正常現象。后續上傳周期將自動計算準確的增量值。
